EGS002 EG8010 IR2110 Driver Module LCD Pure Sine Wave Inverter

Marka: TECNOIOT
Zalecane zastosowania dla produktu: Dom, pojazd, miejsce pracy
Źródło zasilania: Zasilanie bateryjne
Nazwa modelu: EGS002

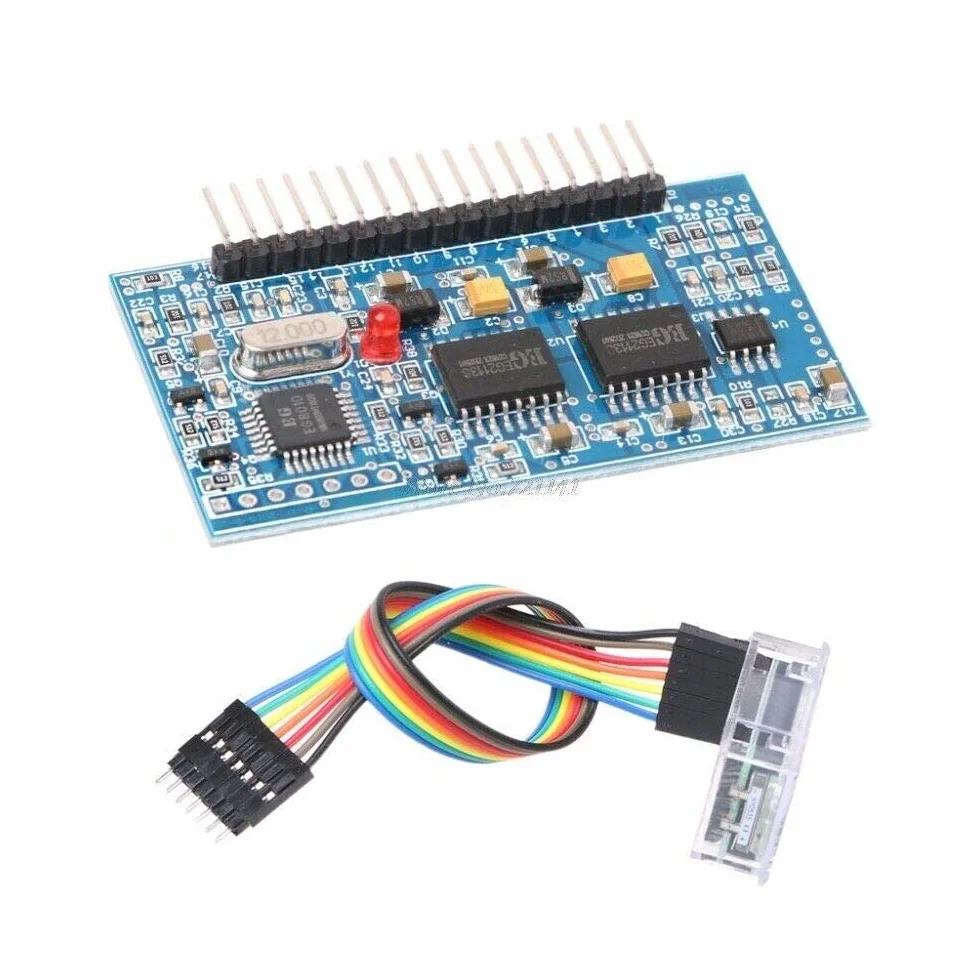

Dołączone komponenty: 1 szt. x EGS002 "EG8010 + IR2110" moduł sterownika + płyta sterownika falownika LCD czysta sinusoidaPokaż więcej
Napięcie: 5 Wolty
Napięcie wejściowe: 5 Wolty
Moc wyjściowa: 1500 Waty
Wydajność: Wysoki
Napięcie wyjściowe: 230 Napięcie (AC)

- EGS002: EGS002 "EG8010 + IR2110" moduł sterownika + płyta sterownika falownika LCD Pure Sinusoida. EG8010 to cyfrowy, funkcja bardzo dobrze wprowadza własną kontrolę w czasie martwym układu generatora falownika sinusoidalnego, stosowanego w dwustopniowej strukturze konwersji energii DC-DC-AC lub jednostopniowym transformatorze częstotliwości mocy DC-AC Architektura Boost, zewnętrzny oscylator kryształowy 12 MHz, aby osiągnąć wysoką precyzję, a zniekształcenia harmoniczne są bardzo małe, 50 Hz lub 60 Hz czysta fala sinusoidalna konwerter ASIC.
- 【Łatwa obsługa】Chip wykorzystuje technologię CMOS, wewnętrzną integrację generatora sinusoidalnego SPWM, obwód sterowania czasem martwym, zakres współczynnika mnożnika, obwód łagodnego rozruchu, obwód ochronny, interfejs komunikacyjny szeregowy RS232 i szeregowy moduł sterownika LCD 1602 funkcje.
- Opis: zewnętrzny oscylator kryształowy 12 MHz; częstotliwość nośna PWM 23,4 KHz; napięcie, prąd, sprzężenie zwrotne temperatury w czasie rzeczywistym; ochrona przed przepięciem, zbyt niskim napięciem, przeciążeniem i przegrzaniem; pinezka trybu miękkiego startu ustawiająca czas reakcji 1S; komunikacja szeregowa do ustawienia napięcia wyjściowego, częstotliwości i innych parametrów zewnętrznych; zewnętrzny port szeregowy 128 x 32 moduł LCD. 1602 wyświetla napięcie, częstotliwość, temperaturę i prąd elektryczny falownika oraz inne informacje.
- Wysoka wydajność: Pin ustawia cztery rodzaje czystej częstotliwości wyjściowej fali sinusoidalnej: stała częstotliwość 50 Hz czysta fala sinusoidalna; czysta fala sinusoidalna 60 Hz; częstotliwość czystej fali sinusoidalnej 0-100 Hz jest regulowana; częstotliwość czystej fali sinusoidalnej 0-400 Hz jest regulowana. Modulacja jednobiegunowa i dwubiegunowa. W zestawie kontrola martwego pasma, konfiguracja pinów 4 martwego czasu: czas martwy 300ns; czas martwy 500nS; czas martwy 1,0 us; czas martwy 1,5uS.

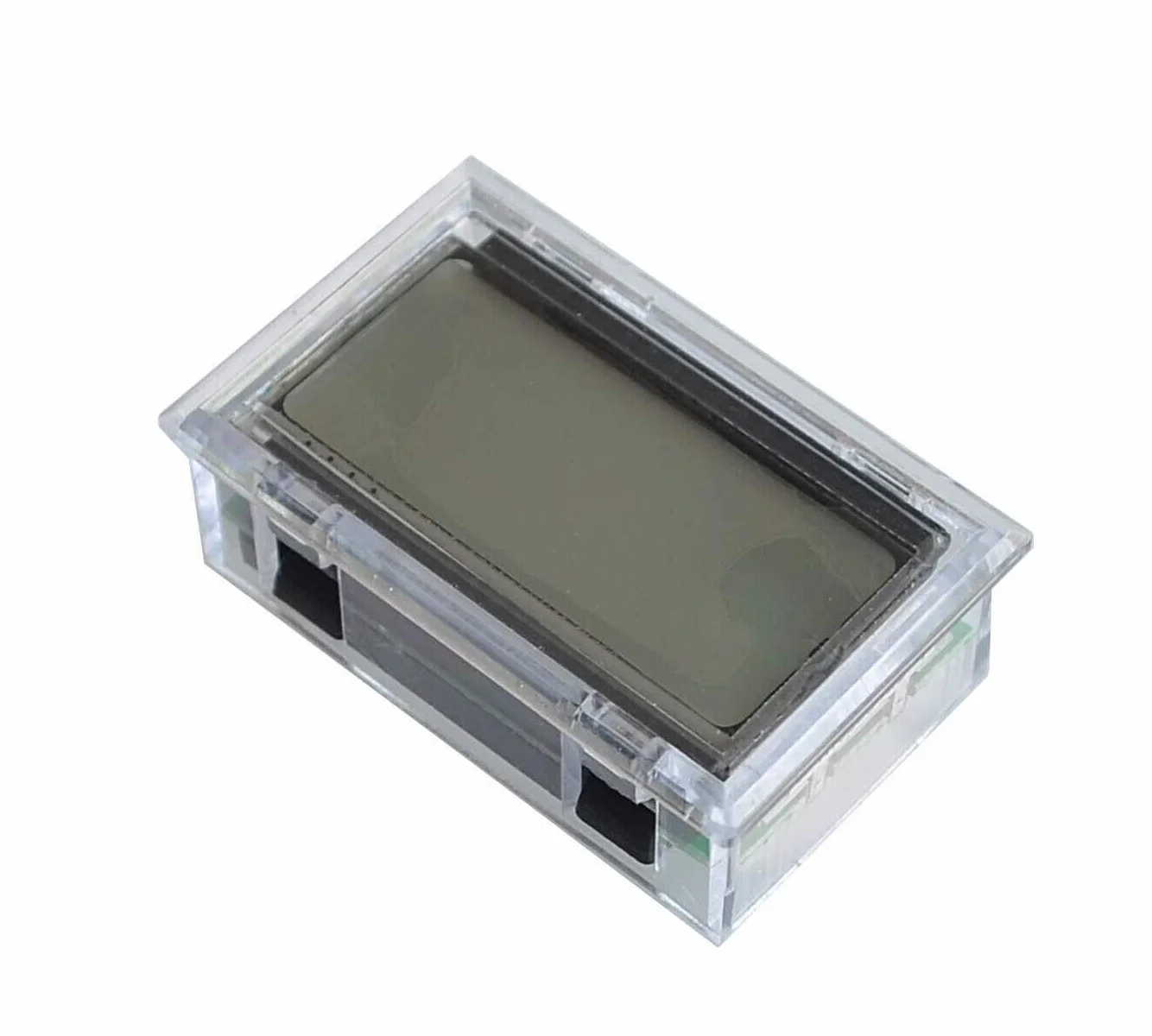

- 【Opis LCD】W przypadku korzystania z wyświetlacza LCD, płytka sterownika EGS002 i kabel LCD muszą używać ekranowanego kabla, w przeciwnym razie falownik, wysokoprądowe środowisko wysokiego napięcia poważnie zakłóci działanie płyty napędowej.
